联轴器的找正方法和调整的步骤有哪些？

2019-09-10

次

联轴器找正在调整时，应该先调整轴向间隙，使两联轴器半联轴器平行，然后调整径向间隙，使联轴器两半联轴器同轴。

球笼万向联轴器小编带你了解一下找正方法有以下几种：

直尺塞规法：

1、利用直尺测量联轴器的同轴度误差，利用塞规测量联轴器的平行度误差。这种方法简单，但误差大。一般用于转速较低、精度要求不高的机器。

外圆、端面三表法：

1、此法是在端面上用两个千分表，两个千分表与轴中心等距离对称设置，以消除轴向窜动对端面测量读数的影响，这种方法的精度很高，适用于需要准确对中的精密机器和高速机器。如：汽轮机、离心式压缩机等。

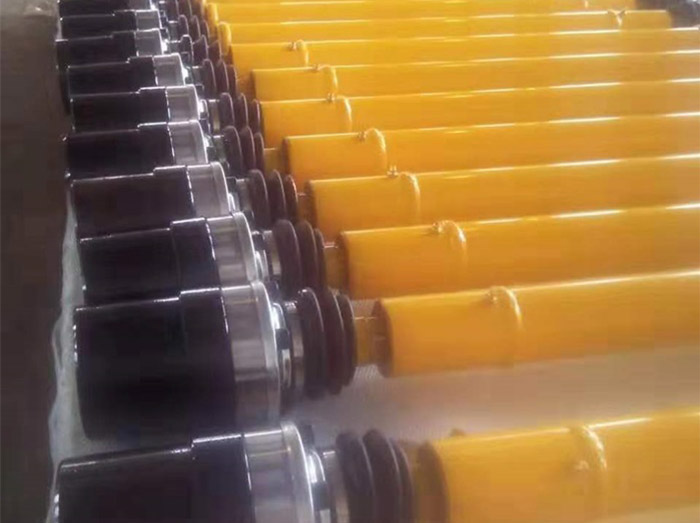

球笼万向联轴器

外圆双表法：

1、用两个千分表测量外圆，其原理是通过相隔一段间距的两组外圆测量读数确定两轴的相对位置，以此得知调整量和调整方向，从而达到对中的目的。此方法的缺点是计算较复杂。

联轴器调整的步骤有：

1、固定起重配件联轴器电机一侧外支脚，移动内支脚,直到电机与泵中心偏心线为零。为保证电机不任意活动，在固定电机一侧支脚后，另一侧要用顶丝顶住。

2、固定联轴器内支脚,移动外支脚，使两中心线偏心为零。

3、以上两种方法重复几次后，可使联轴器处于良好的对中状态。在小型机泵上经常应用的找正方法有单表法、双表法及三表法等等。不论哪一种方法，都有一个共同的特点；水平面内比垂直面内的找正容易出错，反复性强，耗时多，计算繁琐。
