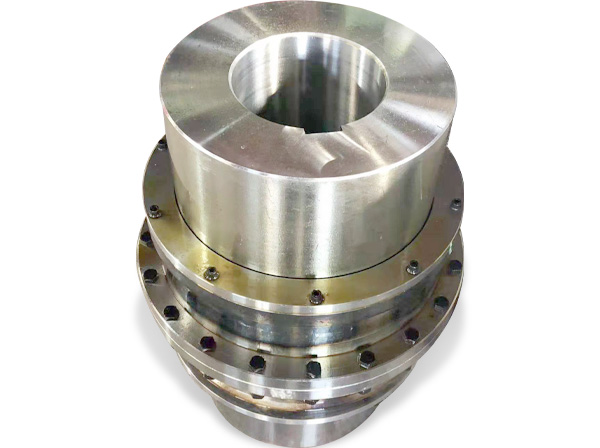

鼓型齿式联轴器

产品属性

  • 所属分类:球笼万向联轴器
  • 产品编号:1568099123
  • 浏览次数:0
  • 发布日期:2020-11-10
  • 产品概述
  • 性能特点
  • 技术参数

十字轴万向联轴,球笼万向联轴器,鼓型齿式联轴器


鼓型齿式联轴器对鼓度曲线有何要求?非共轭齿面的鼓形齿面是由不同端截面逐渐变位相叠而成,其变位量与轴向坐标形成的虚线叫鼓度曲线,鼓度曲线是鼓形齿式联轴器的一项重要几何参数。鼓度曲线多为一段圆弧,也有用三段圆弧的,这些圆称为鼓度圆,在圆弧鼓度曲线中,有鼓度圆中心在齿轮轴线上的,有不在轴线上的;有鼓度圆中心与齿面球面中心重合的,也有不重合的,通常设计是都以经验为主,总的来说,鼓形齿式联轴器应达到以下要求:


(1)在轴间倾角处于较大时不出现棱边接触现象;


(2)轮齿集中载荷越小越好,而齿面曲率与鼓度圆周率成正比,因此鼓度圆半径尽可能大。鼓度曲线曲率半径与内齿单侧减薄量成正比,因此鼓度圆半径应尽可能大。鼓度曲线曲率半径与内齿单侧减薄量成正比,即它与齿的啮合间隙有关,减薄量不足可能会造成干涉,减薄量过大会削弱齿的强度,且会侧隙很大。
