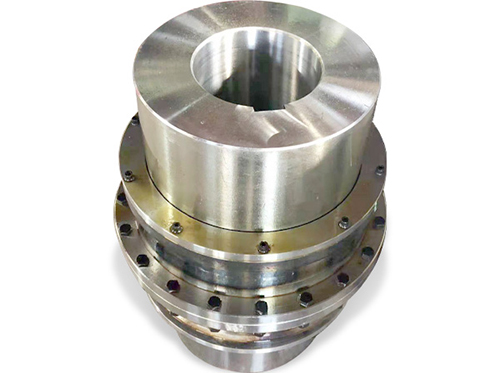

鼓形齿式联轴器如何检修

2020-06-07

次

鼓形齿式联轴器属于具有轴线偏移补偿能力的径向，轴向和角度等，也是刚性挠性联轴器的一种，球笼万向联轴器小编介绍鼓形齿式联轴器与CL直齿耦合相比，具有结构紧凑，小回转半径，负载能力，传动效率高，噪音低，维修长周期等。

鼓形齿式联轴器检修方法：

1、检查鼓形齿式联轴器齿面啮合基本情况，其接触建筑面积沿齿高不小于50％，沿齿宽不小于70％，齿面不得有严蚀、磨损和裂纹。

2、鼓齿联轴器外圈全圆跳动不大于0.03mm，端面圆跳动不大于0.02mm。

3，如果要拆卸环形齿轮，需要用专用工具，而不是打击，以免损坏或弯曲轴。重新装配时，应将齿圈加热到200℃左右，然后安装在轴上。干扰外圈和轴通常为0.01〜0.03毫米。

球笼万向联轴器

4、回装中间接筒或其它相关部件时应按企业原有标记和数据进行装配。

5、用扭矩扳手均匀拧紧螺栓。

弯曲齿根强度和对牙齿表面的条件足够的接触强度，应该由重合的程度来确定齿宽，齿宽不盲目地增加，以便不增加结构的大小。齿宽系数一般为8-14。宽度应通过齿根应力来确定小齿是允许的，也需要考虑通过沿着倾斜引起的轴线的焦点之间的位移考虑齿的宽度。

在外齿轮齿的槽底部钻出与集油槽相通的油孔，利用鼓形齿式联轴器的高速发展运转过程中产生的离心力将油液喷入内外齿啮合处，使其能够充分进行润滑方式利于通过联轴器的运行，还可以有效延长其使用寿命。
